欧美高清一级片在线观看,亚洲中文字幕丝祙制服片

硅膠產品Product Series

當前位置：主頁 > 硅膠產品 > 模具硅膠 > 模具硅膠

產品類別：模具硅膠

產品名稱：水泥制品模具硅膠

產品詳情

水泥制品模具硅膠是一款針對水泥產品較重、容易損壞模具而研發出來的模具硅橡膠。適合水泥產品大批量生產復制，而且復制花紋精致，紋路復制清晰，解決了其它材質無法將水泥表面上的圖案設計復制出來的問題。

特點：
1.流動性好、易操作、脫模簡單；
2.做出來的硅膠模具不變形、耐高溫、不膨脹，使用壽命長久；
3.撕裂強度高、拉力好，翻模次數多；
4. 收縮率低（≤0.3%)，可室溫快速固化成型，性能可按客戶要求調整；
5.適合各種大中小、形狀復雜的產品復制及硅膠模具制作。

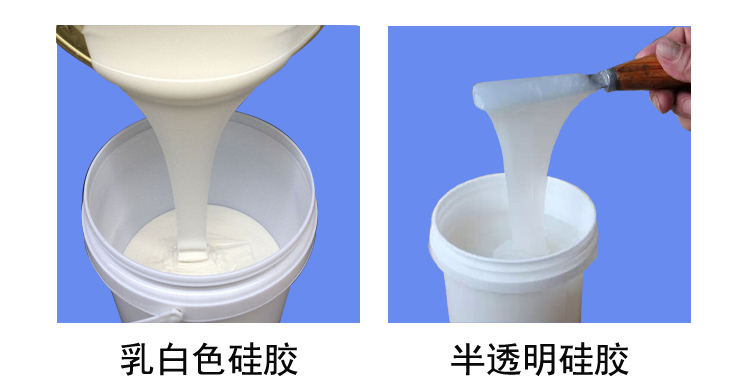

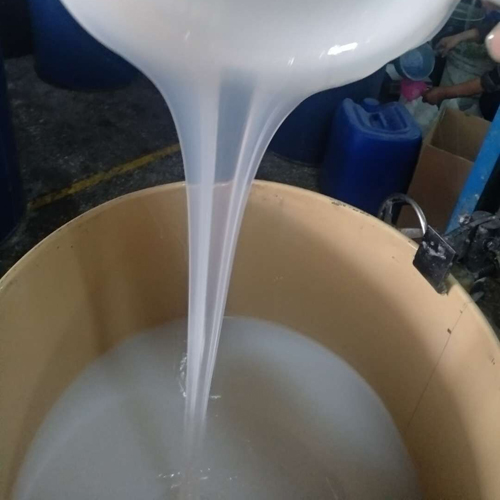

半透明硅膠

操作方法
水泥制品模具硅膠

1.準備工具：木板、尺子、刀、熱熔膠槍等；
2.把模種表面清理干凈，并均勻的涂上一層脫模劑（洗潔精），把模種固定在平整的木板或玻璃板上；
3.切割相應的木板，圍在模種四周（木板與模種間留有5mm左右的距離，并涂上脫模劑），用熱熔膠槍封住四邊的縫隙；
4.根據模種的大小、結構復雜程度及使用稱量硅膠進行配比，充分混合攪拌后往模種倒入一部分，然后一起抽真空；
5.抽完真空后，把剩余的硅膠全部倒進模種內；
6.待硅膠完全固化后（3-4小時），去除紙板，把硅膠模具拆下來，用剪刀修整四邊多余的硅膠；
7.進行脫模，取出模具，修整邊緣；
8.至此整套流程結束，24小時后即可投入生產，將硅膠模具保存在通風、陰涼、干燥的地方。

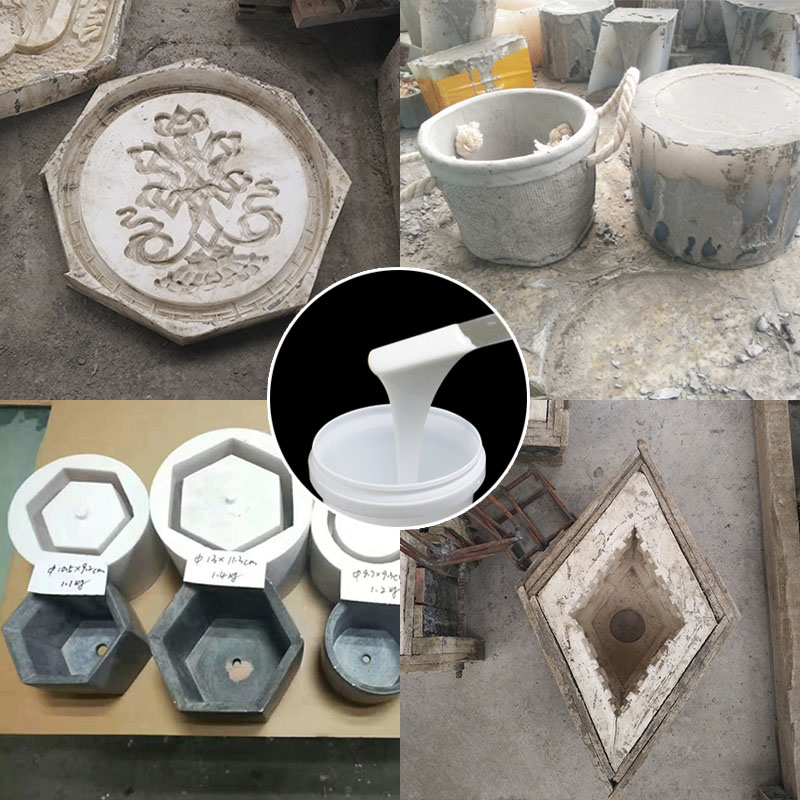

水泥制品模具硅膠應用

1.固化劑的添加量應視溫度而定，氣溫高則減少。固化劑若添加過量會影響模具質量，硅膠模具會變脆；固化劑添加少則會延長固化時間；
2.抽真空的時間不宜太久，正常情況下，不要超過十分鐘，抽真空時間太久，硅膠馬上固化，產生了交聯反映，使硅膠變成一塊一塊的，無法進行涂刷或灌注，這樣就浪費了硅膠；
3.硅膠模具制作完成后，保存在通風、陰涼、干燥的地方，24小時后在投入生產。

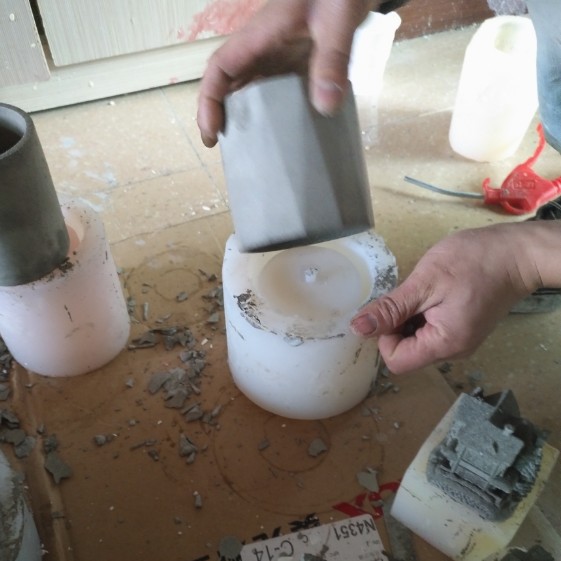

水泥模具硅膠制作

硬度范圍	0度-0度以下	5度	10度-20度	25度-35度	40度	45度-60度
用途建議	0度以下超軟，一般用途硅膠娃娃成人用品、性用品等。0度的稍微硬一些看客戶需求。	柔軟度一般，一般用于制作硅膠制品，也可以用于小而精細的翻糖模、皂模、移印膠頭等。	適用于各種灌模類產品，柔軟性好、抗撕拉性好、適用的產品有蠟燭手工皂、工藝品、糖果巧克力、異形石膏線等。	抗撕拉性最好、硬度偏高、不變形，適用于分片刷模，比如各種水泥制品、文化石砂巖浮雕產品、樹脂工藝品及輪胎模等。	很硬，類似運動鞋鞋底，適用于填充，電子灌封這方面，不建議開模。	硬度高于50度時硅膠會變脆，抗撕拉性能下降，沒有柔韌性，適合填充，不建議開模。

縮合型硅膠參數表
外觀	白色/半透明
硬度（邵氏A）	15±2	20±2	25±2	30±2	33±2	40±2
硫化劑添加（%）	2-3
動力粘（mPa.s）	1.3w±0.2w	1.7w±0.2w	2.5w±0.2w	2.7w±0.2w	2.5w±0.2w	1.5w±0.2w
拉伸強度（MPa）	2.5	2.8	3.4	4.0		3.5
撕裂強（KN/m）	16±2	19±2	24±2	25±2		21±2
伸長率（%）	380	530	410	420	450	180
密度（g/cm³）	1.08				1.09
操作時間（min)	30-50		30-40			30-50
硫化時間（h）	4-5		3-4			4-5
線收縮率（%）	0.3
